    8x75mm - oceľová kotva do betónu, LE-ZN

    Kód: LE-ZN-08075-X100K
    Novinka
    Neohodnotené

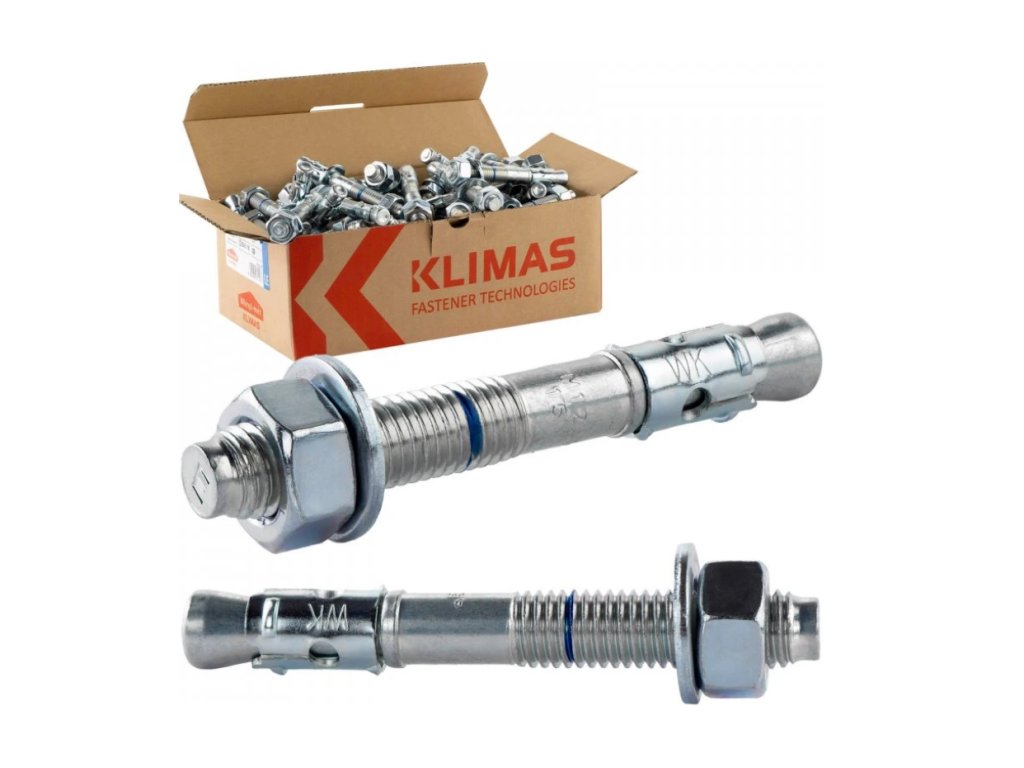

    Snímka obrazovky 2025 05 29 103014
    €0,33 €0,33 / 1 ks
    Skladom (>5 ks)

    Mechanická oceľová kotva používaná na konštrukčné spojenia.

    Detailné informácie

    Garancia doručenia
    nepoškodeného tovaru

    Podrobný popis

    Mechanické oceľové kotvy do betónu

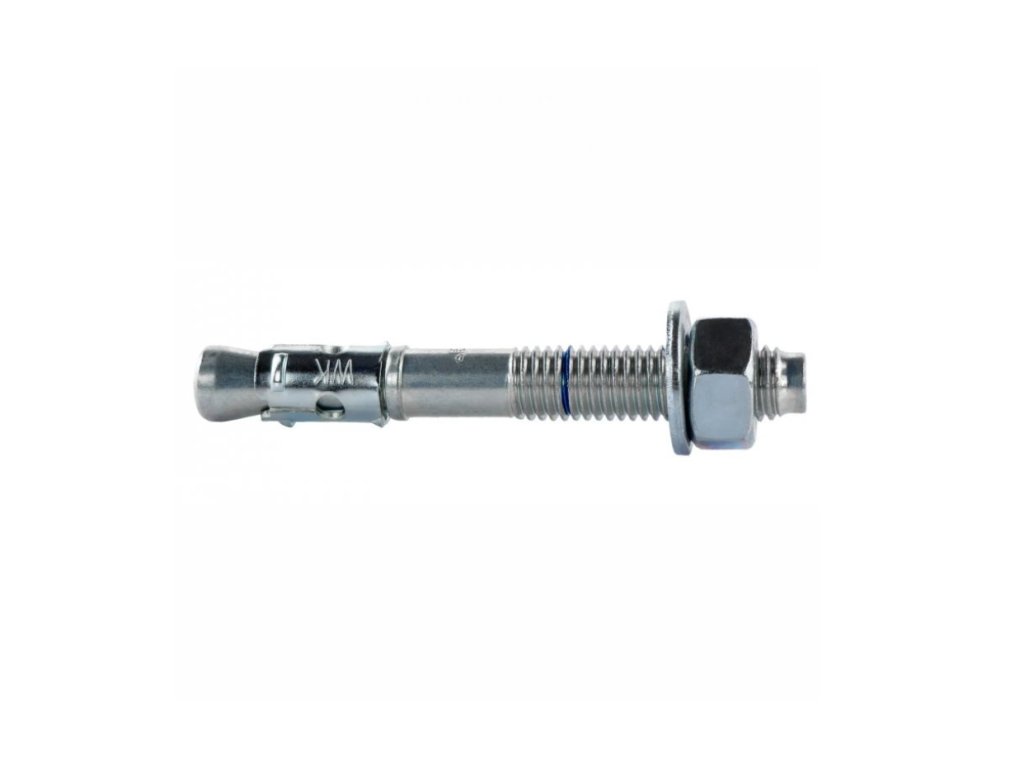

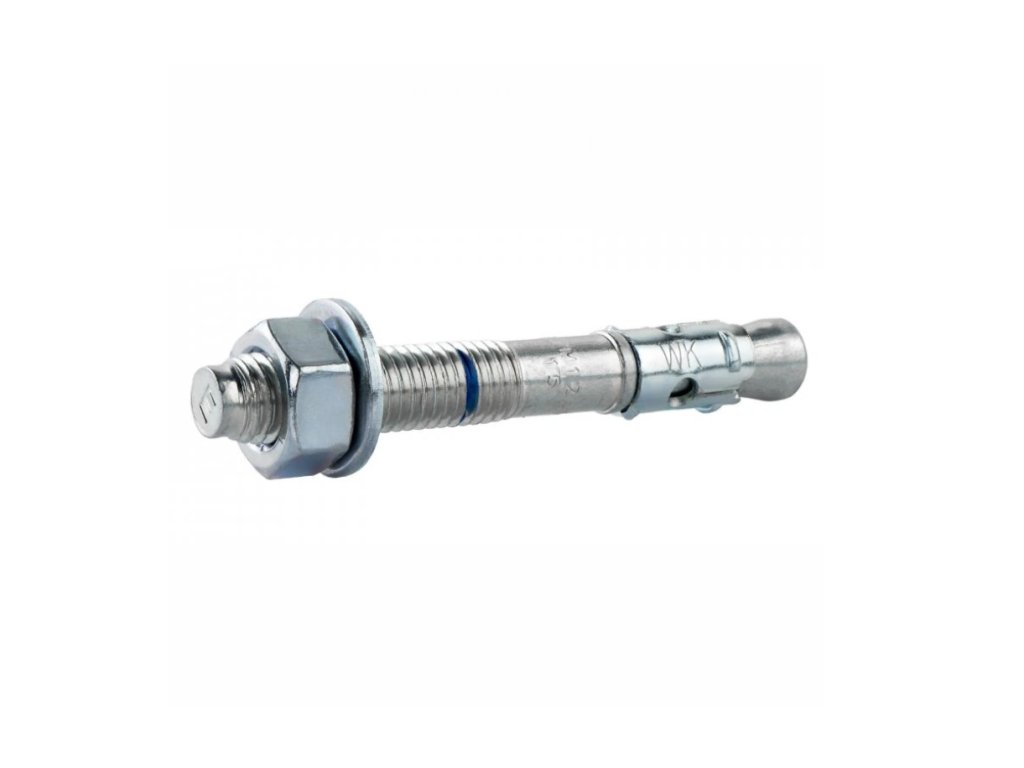

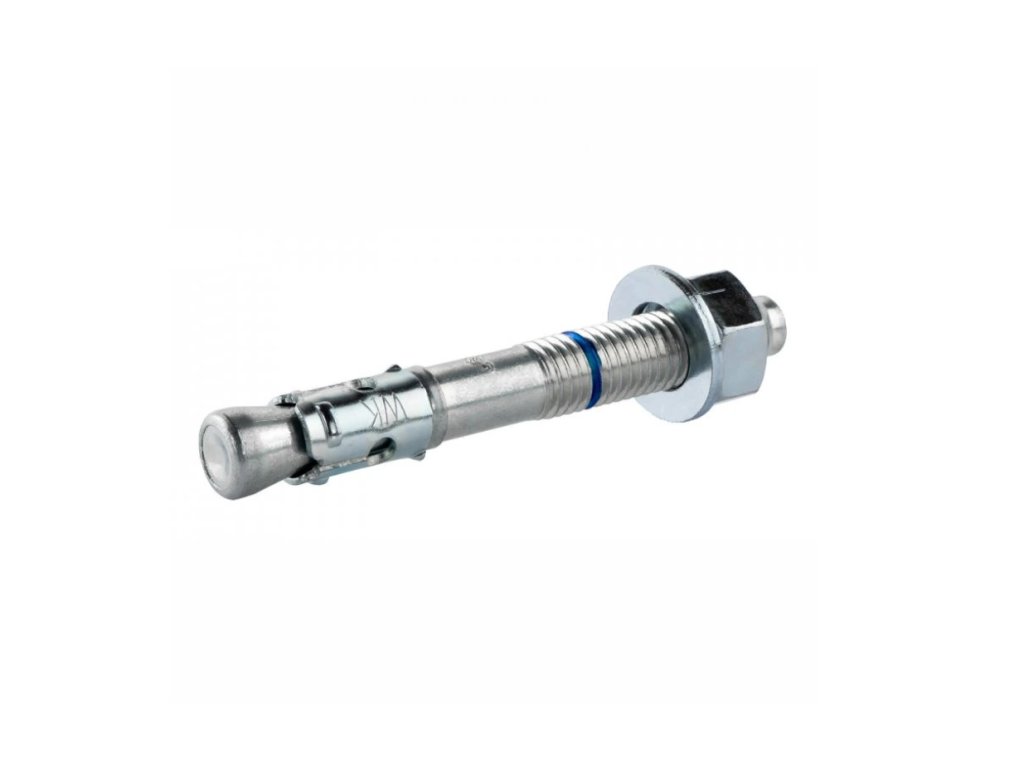

    Mechanická oceľová kotva LE-ZN renomovanej firmy Klimas Wkręt-met pozostáva zo závitového čapu s rozperným kužeľom, rozperného pásu, šesťhrannej matice a podložky.
    Je vyrobená z nízkouhlíkovej ocele, ktorá je pokrytá vrstvou zinku, ktorý poskytuje antikoróznu ochranu.
    Upevnenie sa vykonáva utiahnutím matice príslušným krútiacim momentom, čo spôsobí posun dilatačného pásu a vytvorenie trvalého ukotvenia v podklade.

    Požiarna odolnosť R30 - R120 zabezpečuje bezpečnosť spojov pri požiari.
    Oceľ tvarovaná za studena zabraňuje zlomeniu drieku počas kotvenia a uťahovania.

    Kotva je ideálna pre inštaláciu v interiéri: stroje a zariadenia, sériové upevnenia (zábrany, zábradlia, police a pod.), montáž ľahkých a stredných oceľových konštrukcií.

    PARAMETRE PRODUKTU

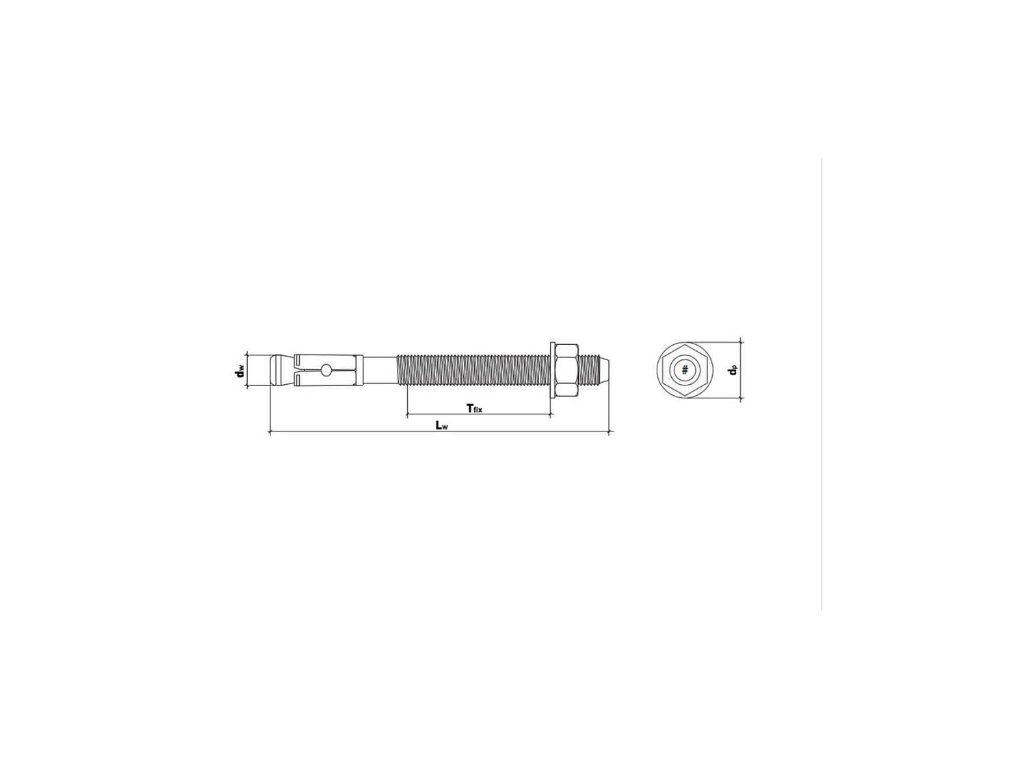

      Rozmer  (Lw x dw)
     8x75mm
      Priemer (dw):
     8mm
      Dĺžka (Lw):
    75mm
      Maximálna  použiteľná
      dĺžka (Tfix):
    20mm
      Vonkajší priemer
      podložky (dp):
     15,8mm
      Veľkosť kľúča:
    SW17
      Závit:
    M8
      Materiál:
     FE - pozinkovaná oceľ
      Podklad:
     Klasický betón vystužený alebo
    nevystužený, trieda C20/25 ÷ C50/60
      Obsah balenia:
    1ks



    PARAMETRE PRODUKTU

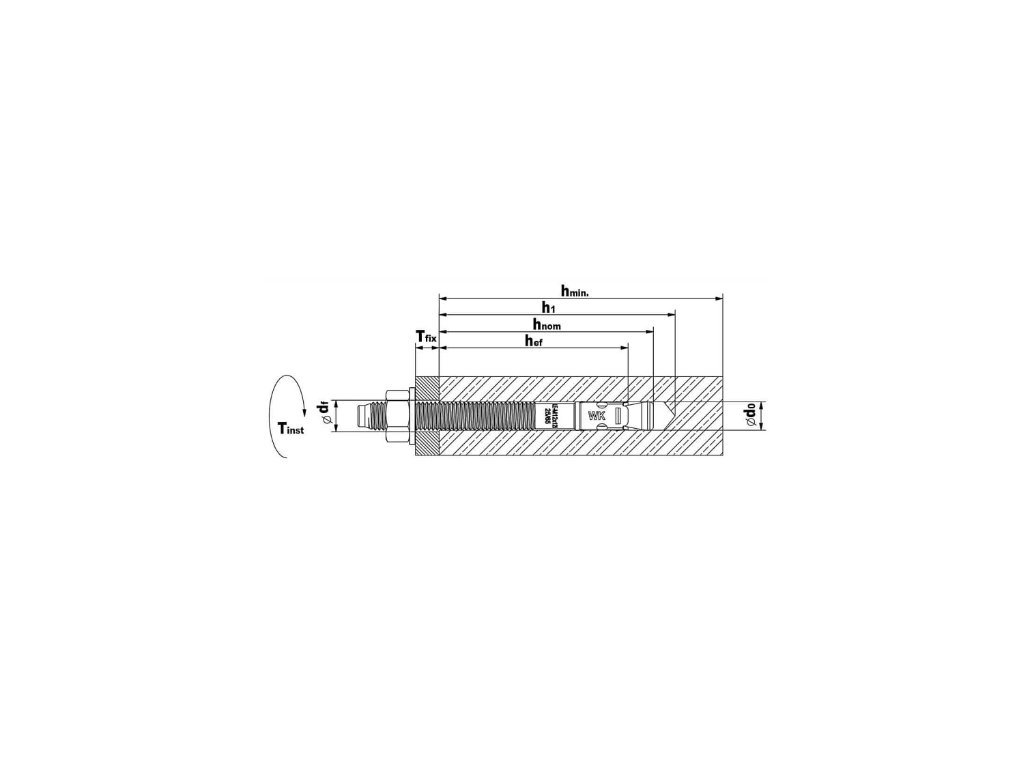

      Priemer vŕtania (do):
              8mm
      Priemer otvoru v
      montovanom prvku (df):
    ≤ 10mm
      Uťahovací moment (Tinst):
    20Nm
      Maximálna hrúbka
      upevňovaného prvku (Tfix):
    20mm
      Efektívna hĺbka kotvenia (hef):
    40mm
      Kotviaca hĺbka (hnom):
    47mm
      Hĺbka vŕtania (h1):
    52mm
      Minimálna hrúbka podkladu (hmin):
    100mm




    PARAMETRE PRODUKTU

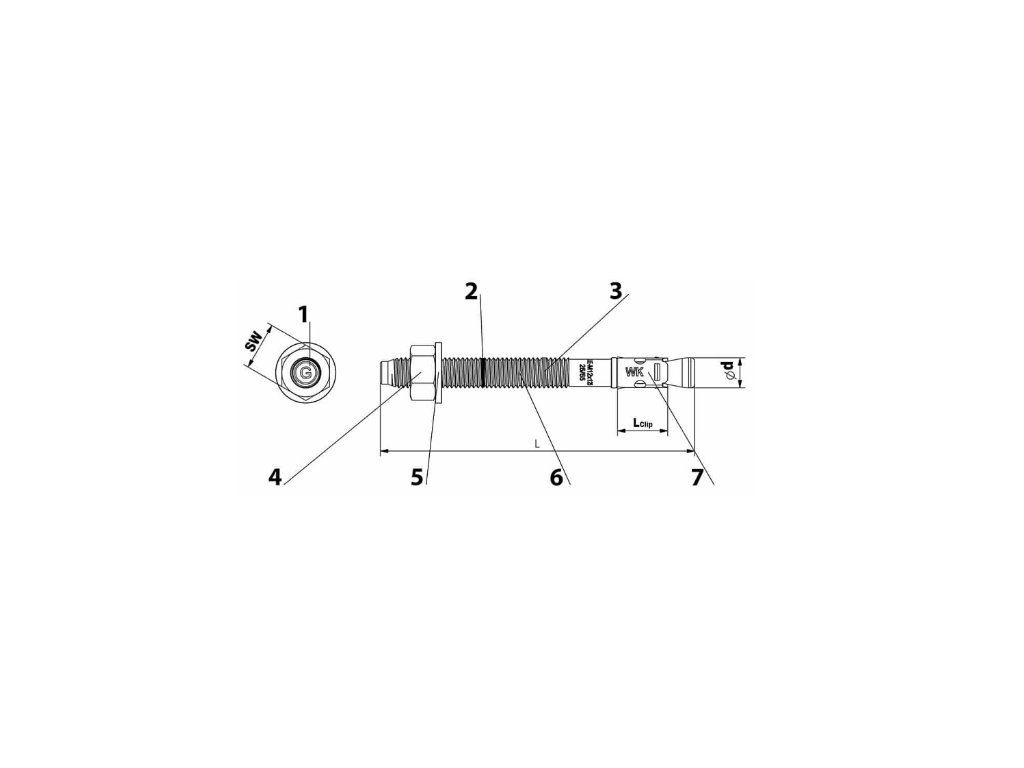

      1. Označenie na hlavičke
      2. Štandardná hĺbka kotvenia
      3. Znížená hĺbka kotvenia
      4. Matica
      5. Podložka
      6. Kotviaca tyč
      7. Rozperná objímka



    8x75mm - oceľová kotva do betónu, LE-ZN

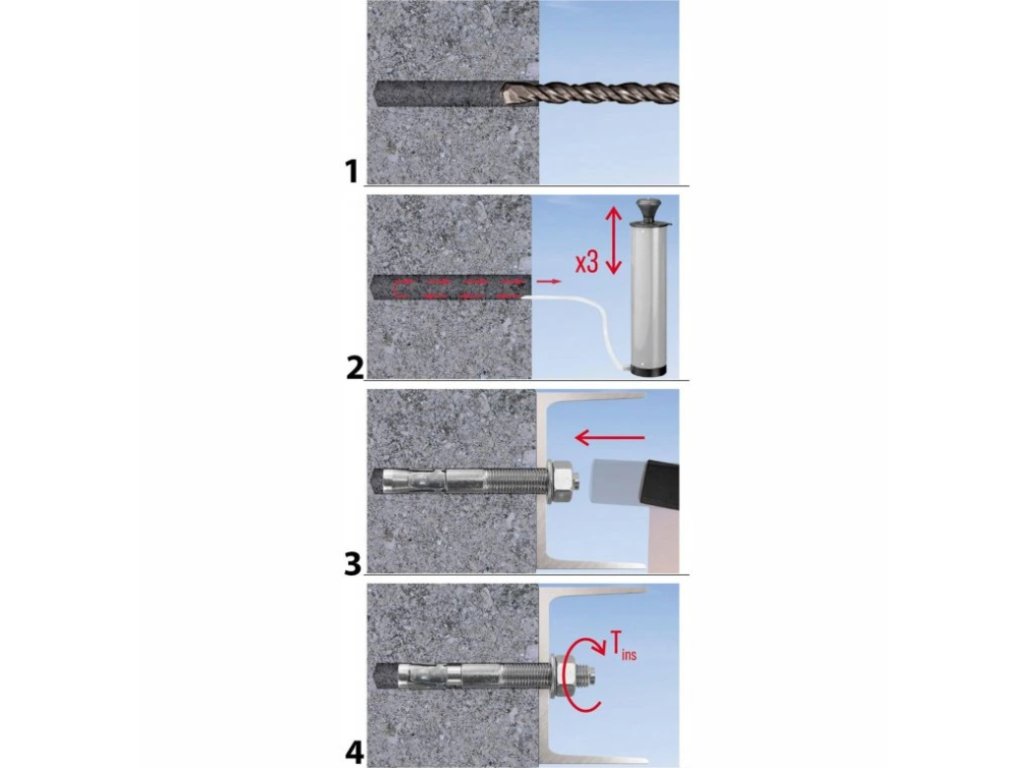

    1. Vyvŕtajte otvor požadovaného priemeru a hĺbky, kolmo k zemi,
    2. Vyčistite otvor od vrtných odrezkov a nečistôt (použite kompresor alebo inú metódu)
    3. Kotvu zasúvajte do otvoru ľahkými údermi kladiva, kým sa nedosiahne požadovaná hĺbka kotvenia,
    4. Utiahnite maticu na správny uťahovací moment (T    inst) pomocou momentového kľúča. Skrutka pri uťahovaní tlačí na rozpernú sponu, ktorá ju pritlačí k stenám vyvŕtaného otvoru. Treba poznamenať, že po roztiahnutí kotvy bola podložka pod maticou pritlačená k upevňovanému prvku.

    Počas montáže pamätajte na:
    - Kotvy by mali byť umiestnené tak, aby nepoškodili výstuž nachádzajúcu sa v podklade,
    - hĺbka vyvŕtaného otvoru by mala byť aspoň o 10 mm väčšia ako hĺbka kotvenia kotviaceho prvku - to umožní správne zapustenie mechanickej kotvy do otvoru,
    - vyvŕtaný otvor treba vyčistiť, a to aj dvojnásobným pohybom vrtáka, čím sa odstránia vrtné úštepy smerom von, diery vŕtané zvisle nadol vyžadujú hlbšie vŕtanie alebo vyfúkanie vrtných úlomkov, ktoré sa nahromadili.

    8x75mm - oceľová kotva do betónu, LE-ZN

    Dodatočné parametre

    Kategória: Oceľové mechanické kotvy do betónu
    Hmotnosť: 3 kg
    EAN: 5902622314853
    Dĺžka: 75 mm
    Priemer: 8 mm
    Typ hlavy: SW-17
    Balenie: 100 ks
    Kód produktu: LE-ZN-08075-X100
    Materiál: Galvanicky pozinkovaná oceľ
    Matica na kotve: M8
